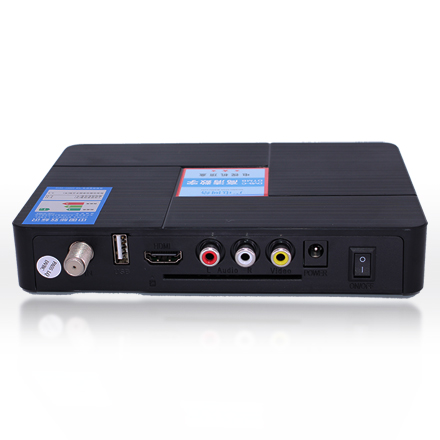

1、THS-9100型系列HD H.265 DTMB 无线数字电视机顶盒是长沙同辉电子科技有限公司设计完全符合DTMB标准,符合GB 20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》和H.264《ISO/IEC 14496-10:2010》/ AVS《信息技术 先进音视频编码 第二部分：视频》（GB/T 20090.2）编码标准，符合《数字视频广播中文业务信息规范JY/Z-174-2001》、《数字电视广播电子节目指南信息规范》等要求的一款全新的H.265无线数字电视高清机顶盒产品。
2、THS-9100型系列产品符合有关家用电器的国家及行业标准，如：《信息技术机顶盒（包括电气事务机顶盒）的安全》、《电网电源供电的家用和类似一般用途的电子及有关机顶盒的安全要求》、《声音和电视广播接收器及有关机顶盒无线电干扰特性限值和测量方法》、《信息技术机顶盒的无线电干扰极限值和测量方法》、《专用数字电视接收器通用规范》、《专用数字电视接收器测量方法》、《电工电子产品基本环境试验规程总则》等。
3、机顶盒通过了中国强制性产品认证即3C（China Compulsory Certification）认证及国家能效标示认证。
4、同辉电子机顶盒产品从设计、电子元器件采购、主板贴片加工到整机装配、老化、软件升级等生产全过程都进行了严格的质量控制，出厂前经严格测试和检查，确保产品指标符合要求，产品能长期稳定、可靠的运行。
5、产品受电电源电路采用宽电压防雷电设计，产品稳定性大大提高，用户配置电源及维修也更方便。
6、产品遥控器采用不锈钢锅仔片设计，防水防摔，手感好，使用寿命长。
7、产品具有多款外观设计供用户选择,有铁盒、塑料盒，内置与外置电源设计等多种款式产品。
1、硬件平台技术参数
| 1 | CPU处理器 | 双 CPU 架构(MIPS 24KE) 处理器 |
| 2 | 主芯片 | M88CS8001 (澜起)内嵌512Mbits/1Gbits DDR (H.265需用M88CS8051-T |
| 3 | 高频头调谐芯片 | ATBM8880+Si2141 |
| 4 | FLASH 存储器 | 8M(64Mbytes） |
| 5 | SDRAM | 64MB DDR2(即1Gb内存) |
| 6 | 射频输入接口 | 英制F型 |
| 7 | 视频输出接口 | 1路CVBS复合信号， RCA接口 |
| 8 | 音频输出接口 | 1组左、右声道（立体声）， RCA接口，600欧姆不平衡 |
| 9 | HDMI高清接口 | 1路，支持HDMI 1.4 |
| 10 | USB接口 | 1路USB 2.0接口 |
| 11 | 电源供电 | 电源适配器供电：5V/2A或12V/1A或220V/AC（客户定制） |
| 12 | 显示面板 | 3位LED数码管，1电源指示灯，1信号锁定灯，2按键 |
2、主要技术指标
1）、射频输入
项目 | 参 数 |
射频输入频率 | 47-870MHz |
输入电阻 | 75欧姆 |
最小输入电平 | UHF ≤25dBuV （模式7） VHF ≤24dBuV （模式7） |
最大输入电平 | ≥82dBuV |
物理频道带宽 | 8MHz |
高斯C/N门限 | 15.2dB （模式7） |
莱斯C/N门限 | 16.1dB （模式7） |
瑞利C/N门限 | 20.1dB （模式7） |
回波延时30uS | 23 dB （模式7） |
频率捕捉范围 | ±150kHz |
输入反射损耗 | ≥8dB（在射频调谐器当前调谐频道进行测试） |
解调方式 | 自适应16，32，64，256 QAM（基本要求） |
符号率 | 3.6-6.952Mbaud（64QAM） |
2）、视频输出
项 目 | 参 数 |
视频输出幅度 | 683.4 mVp-p |
视频同步幅度 | 288.1 mVp-p |
视频幅频特性 | -0.16 dB (≤4.8MHZ以内） |
-0.34dB (4.8~5MHZ） | |
-1.08 dB (≥5.5MHz) | |
视频信噪比（加权） | 66.3dB |
微分增益 | 2.1% p-p |
微分相位 | 1.7度p-p |
亮度 非线性 | 2.2% |
色度/亮度增益差 | 0.1% |
色度/亮度时延差 | 5.8ns |
K系数 | 1.9% |
3）、音频输出
项目 | 参 数 |
音频输出电平 | -0.8 dB |
音频失真度 | 0.13 % |
音频幅频特性 | 0.27dB |
音频信噪比（无权重） | 76dB |
音频左右声道串扰 | -77.5dB |
音频左右声道相位差 | 0.21度 |
音频左右声道电平差 | 0.1dB |
4）、信号解码要求
信道编码 | RS编码 | RS ( 204，188 ) |
卷积交织深度 | I = 12 | |
升余弦平方根滤波滚降系数 | 0.15 | |
视频解码器 | 支持： -HEVC/H.265 MP@level 4.0 High tier (只有M88CS8051T支持) -MPEG-2 MP@ML/HL − H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1 − AVS Jizhun profile @ L6.0/ L4.0 − AVS Broadcast profile @ L6.0/ L4.0 − MPEG-4 SP Profile, Advanced Simple Profile @ Level 5 without GMC/Data Partitioning/Reversible VLC − VC1 SP@ML, MP@HL, AP@L0~3 − H.263 baseline profile − JPEG decoder engine | |
音频解码器 | 支持： MPEG-1/2 Layer I/II/III Dolby AC3/AC3+ (optional1) DRA 2 CH/5.1 CH (optional1) 支持单声道、双声道和立体声等 | |
解复用器 | 16 个硬件PID 过滤器（至少） | |
解扰器 | 支持DVB 通用解扰算法。 | |
分辨率、显示比 | 支持1080P，1080I，支持4:3和16:9 | |
3、机顶盒产品配件
配 置 | 数 量 | 备 注 | |
1 | 机顶盒主机 | 1 | 带开关 |
2 | 电源适配器 | 1 | 5V/2A--12V/1A |
3 | HDMI | 1 | 1.5M |
4 | 遥控器（含电池） | 1 | 带学习型 |
5 | 内存（8M+1Gb） | 1 | |
6 | CAS及SMS | 1 | 根据客户要求定制 |
1）已集成了国内多家主流CA，目前有：永新视博、数码视讯、成都德芯、成都全智、北京算通、三州讯驰，根据用户需求，可提供双CA或三CA软件集成服务。
2）机顶盒的loader能够满足相关标准且运行稳定，对包括CA在内的软件进行更换和升级，可以串口升级或在线升级。
3）支持自动和手动的全频段搜索、支持单频点搜索，自动全频段一键搜索，搜索无需设置参数，也可以通过节目跟随表开机秒搜台，全由机房控制节目变动用户无需操作，用户可以按自己的喜好进行节目的编辑。
4）支持屏显通知和邮件功能；支持父母分级控制和节目定功能，具有分区功能，字幕广播功能。
5）遥控器支持学习功能，遥控直线距离可达20米,可以通过机顶盒遥控器控制电视机电源。
6）支持数字视频广播的各项基本业务与字幕广播应用功能，如数字视频、音频广播、电子节目指南EPG。
