1、我公司的THS-9100X数字电视机顶盒设计采用完全符合DVB-C标准,机顶盒具有国家3C认证,ISO9001质量体系认证，国家能效认证。符合国家广播电影电视总局发布的《关于我国现阶段有线电视综合业务用户终端体制的意见》及《数字 IRD 暂行技术规范》的相关建议要求。
2、机顶盒通过了中国强制性产品认证即3C（China Compulsory Certification）认证及国家能效标示认证。
3、同辉电子机顶盒产品从设计、电子元器件采购、主板贴片加工到整机装配、老化、软件升级等生产全过程都进行了严格的质量控制，出厂前经严格测试和检查，确保产品指标符合要求，产品能长期稳定、可靠的运行。
4、产品受电电源电路采用宽电压防雷电设计，产品稳定性大大提高，用户配置电源及维修也更方便。
5、产品遥控器采用不锈钢锅仔片设计，防水防摔，手感好，使用寿命长。

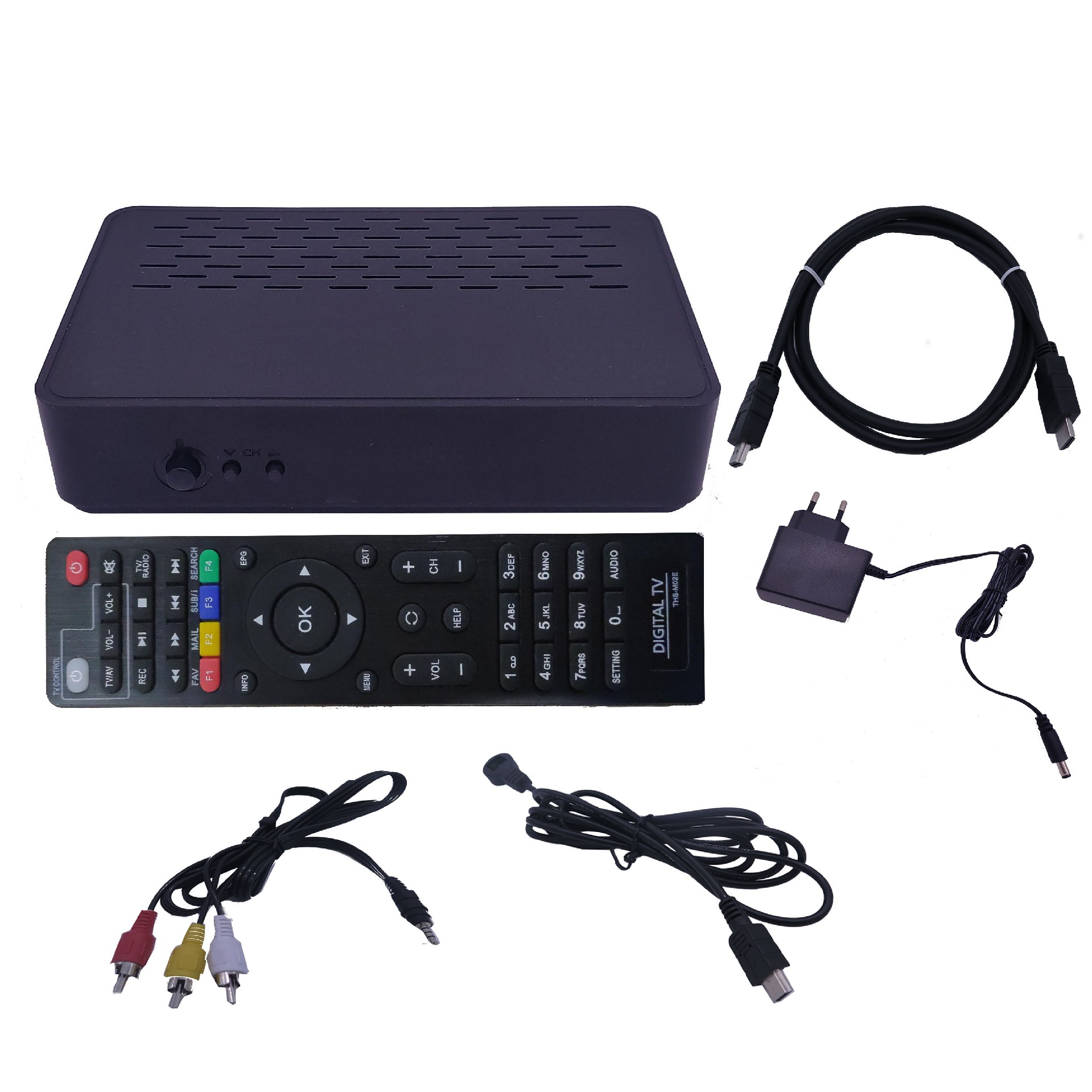

6、产品具有多款外观设计供用户选择,有铁盒、塑料盒，内置与外置电源设计等多种款式产品。
1、硬件平台技术参数
1 | CPU处理器 | 双 CPU 架构(MIPS 24KE) 处理器 |
2 | 主芯片 | M88CC6000-T (澜起)内嵌512Mbits/1Gbits DDR |
3 | 高频头调谐芯片 | M88TC6800 |
4 | FLASH 存储器 | 8MB(64Mbytes) |
5 | SDRAM | 1024Mbits DDR2(即1Gb内存) |
6 | 射频输入接口 | 英制F型 |
7 | 视频输出接口 | 1路CVBS复合信号， RCA接口 |
8 | 音频输出接口 | 1组左、右声道（立体声）， RCA接口，600欧姆不平衡 |
9 | HDMI高清接口 | 1路，支持HDMI 1.4 |
10 | USB接口 | 1路USB 2.0接口 |
11 | 电源供电 | 电源适配器供电：5V/2A或12V/1A，(也可220V/AC） |

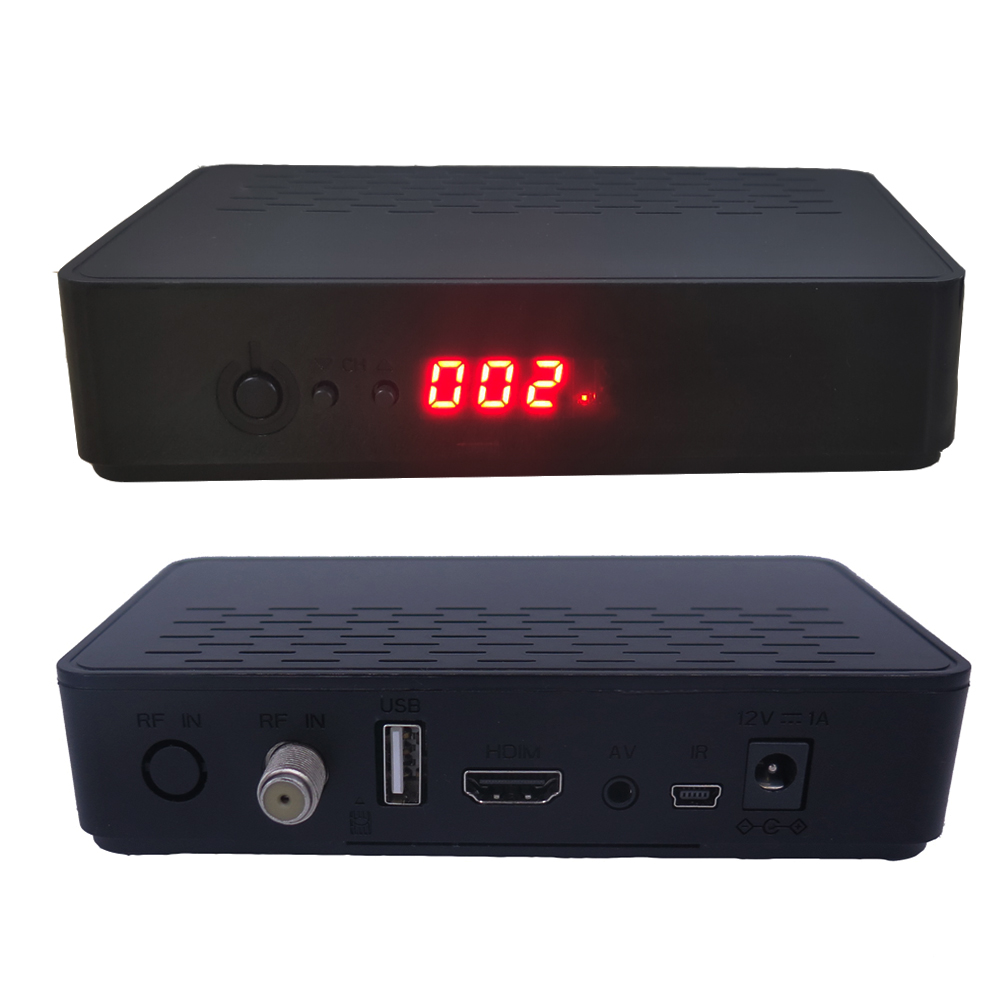

12 | 显示面板 | 3位LED数码管，1电源指示灯，1信号锁定灯，2按键 |
2、主要技术指标
1）、射频输入
项目 | 参 数 |
射频输入频率 | 47-870MHz |
输入电阻 | 75欧姆 |
最小输入电平 | UHF ≤25dBuV （模式7） |
VHF ≤24dBuV （模式7） | |
最大输入电平 | ≥82dBuV |
物理频道带宽 | 8MHz |
高斯C/N门限 | 15.2dB （模式7） |
莱斯C/N门限 | 16.1dB （模式7） |
瑞利C/N门限 | 20.1dB （模式7） |
回波延时30uS | 23 dB （模式7） |
频率捕捉范围 | ±150kHz |
输入反射损耗 | ≥8dB（在射频调谐器当前调谐频道进行测试） |
解调方式 | 自适应16，32，64，256 QAM（基本要求） |
符号率 | 3.6-6.952Mbaud（64QAM） |
2）、视频输出
项目 | 参 数 |
视频输出幅度 | 683.4 mVp-p |
视频同步幅度 | 288.1 mVp-p |
视频幅频特性 | -0.16 dB (≤4.8MHZ以内） |
-0.34dB (4.8~5MHZ） | |
-1.08 dB (≥5.5MHz) | |
视频信噪比（加权） | 66.3dB |
微分增益 | 2.1% p-p |
微分相位 | 1.7度p-p |
亮度 非线性 | 2.2% |
色度/亮度增益差 | 0.1% |
色度/亮度时延差 | 5.8ns |
K系数 | 1.9% |
3）、音频输出
项目 | 参 数 |
音频输出电平 | -0.8 dB |
音频失真度 | 0.13 % |
音频幅频特性 | 0.27dB |
音频信噪比（无权重） | 76dB |
音频左右声道串扰 | -77.5dB |
音频左右声道相位差 | 0.21度 |
音频左右声道电平差 | 0.1dB |
4）、信号解码要求
信道编码 | RS编码 | RS ( 204，188 ) |
卷积交织深度 | I = 12 | |
升余弦平方根滤波滚降系数 | 0.15 | |
视频解码器 | 完全兼容DVB，支持：MPEG-2 MP@ML/HL H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1 AVS Jizhun profile @ L6.0/ L4.0 AVS Broadcast profile @ L6.0/ L4.0 MPEG-4 SP Profile, Advanced Simple Profile @ Level 5 without GMC/Data Partitioning/Reversible VLC VC1 SP@ML, MP@HL, AP@L0~3 H.263 baseline profile JPEG decoder engine | |
音频解码器 | 支持MPEG-1/2 Layer I/II/III Dolby AC3/AC3+ (optional1) DRA 2 CH/5.1 CH (optional1) 支持单声道、双声道和立体声，混音等 | |
| 解复用器 | 16 个硬件PID 过滤器（至少） | |
解扰器 | 支持DVB 通用解扰算法。 | |
分辨率、显示比 | 支持1080P，1080I，支持4:3和16:9 | |
1）已集成了国内多家主流CA，目前有：永新视博、数码视讯、德芯&德芯COB、全智&全智COB、万发、算通、联广视讯ABV、三洲讯驰等。
2）机顶盒的loader能够满足相关标准且运行稳定，对包括CA在内的软件进行更换和升级，可以串口升级或在线升级。
3）支持自动和手动的全频段搜索、支持单频点搜索，自动全频段一键搜索，搜索无需设置参数，也可以通过节目跟随表开机秒搜台，全由机房控制节目变动用户无需操作，用户可以按自己的喜好进行节目的编辑。
4）支持屏显通知和邮件功能；支持父母锁分级控制和节目定功能，具有分区功能，字幕广播功能。

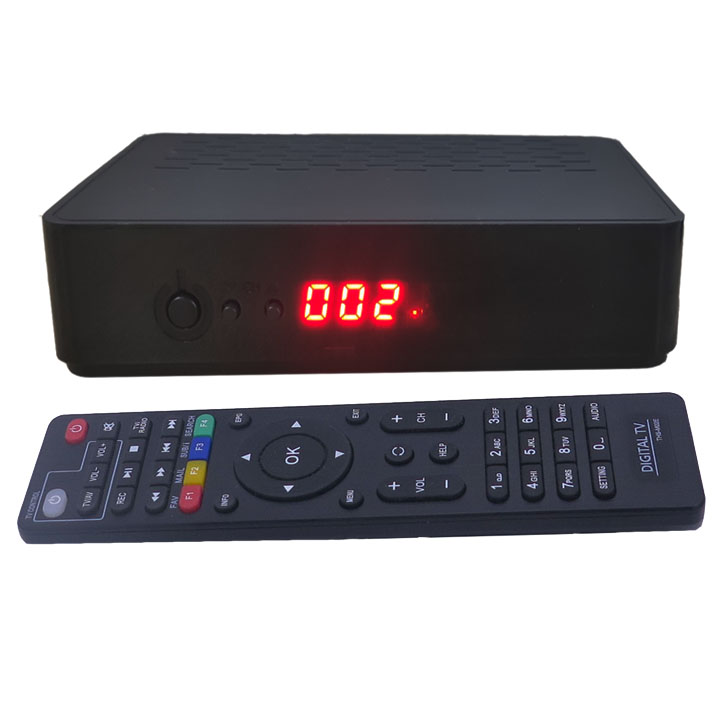

5）遥控器支持学习功能，遥控直线距离可达20米,可以通过机顶盒遥控器控制电视机电源。
6）支持数字视频广播的各项基本业务与字幕广播应用功能，如数字视频、音频广播、电子节目指南EPG。
